UTS-0095 — TRL Penetrómetro de Cono Dinámico (DCP)
Modelo: UTS-0095
El UTS-0095 TRL Penetrómetro de Cono Dinámico (DCP) está usado para la medición rápida, In-Situ, de propiedades estructurales de pavimento existente de calles construido con materiales no consolidados.
El UTS-0095 TRL Penetrómetro de Cono Dinámico (DCP) está usado para la medición rápida, In-Situ, de propiedades estructurales de pavimento existente de calles construido con materiales no consolidados.
El diseño del DCP es similar al cual está descrito por Kleyn, Maree y Savage (1982); incorpora un peso para caída de 8 kg que cae de una altura de 575 mm y un cono de 60° con un diámetro de 20 mm con las mediciones estándares de un DCP que puede penetrar hasta una profundidad de aproximadamente 850 mm o cuando barras de extensión están usadas hasta una profundidad máxima recomendada de 2 m.
Las lecturas están usualmente tomadas después de un número de golpes preestablecido, cambiando el número según la resistencia de la capa siendo penetrada. Una prueba típica solo toma unos minutos entonces el instrumento provee un método muy eficiente de obtener información que normalmente requiere la excavación de pozos de sondeo.
El ensamble del martillo para penetración consiste de un martillo de 8 kg, barra del martillo, yunque con acoplamiento para el plato plástico para la regla y asa.

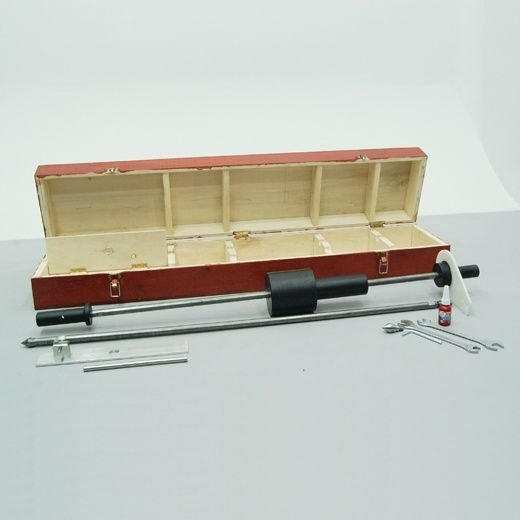

El TRL Penetrómetro de Cono Dinámico (DCP) viene con;
• Un ensamble del martillo,
• Barra para penetración,

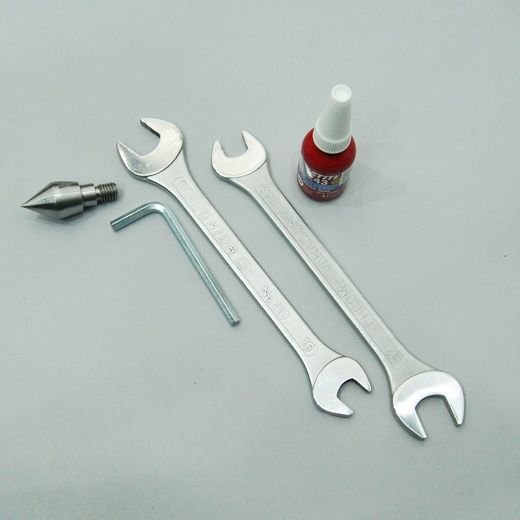

• Cono de 60°, 2 pcs.,
• Acoplamiento para el plato de metal para la regla,
• Adaptador segmentado para las barras de extensión,
• Barra segmentada superior de extensión,
• Barra segmentada inferior de extensión,
• Llaves AF, 2 pcs. de 13-17 mm,
• Llave Hexágono AF de 3 mm,
• Barra Tommy,
• Una botella de adhesivo de 10 cc,
• Manual de usuario,
• Regla de Acero,
• Estuche de Transporte, Robusto y Fuerte, de Madera
Dimensiones: 1200x350x200 mm
Peso (aprox.): 30 kg
Estándares: BS 1377:9
| Código del producto | UTS-0095 |
|---|---|
| Descripción | TRL Penetrómetro de Cono Dinámico (DCP) |
| Estándares | BS 1377:9 |
| Peso para caída | 8 kg |
| Altura de caída | 575 mm |
| Ángulo del cono | 60° |
| Diámetro del cono | 20 mm |
| Profundidad estándar de penetración | Aproximadamente 850 mm |
| Profundidad máxima recomendada con barras de extensión | 2 m |
| Dimensiones | 1200x350x200 mm |
| Peso (aprox.) | 30 kg |
Especificaciones y opciones de la familia
Especificaciones técnicas — UTS-0095
| Característica | Especificación |
|---|---|
| Código del producto | UTS-0095 |
| Descripción | TRL Penetrómetro de Cono Dinámico (DCP) |
| Estándares | BS 1377:9 |
| Peso para caída | 8 kg |
| Altura de caída | 575 mm |
| Ángulo del cono | 60° |
| Diámetro del cono | 20 mm |
| Profundidad estándar de penetración | Aproximadamente 850 mm |
| Profundidad máxima recomendada con barras de extensión | 2 m |
| Dimensiones | 1200x350x200 mm |
| Peso (aprox.) | 30 kg |
Componentes suministrados — UTS-0095
| Elemento | Suministro |
|---|---|
| Un ensamble del martillo | Incluido |
| Barra para penetración | Incluido |
| Cono de 60°, 2 pcs. | Incluido |
| Acoplamiento para el plato de metal para la regla | Incluido |
| Adaptador segmentado para las barras de extensión | Incluido |
| Barra segmentada superior de extensión | Incluido |
| Barra segmentada inferior de extensión | Incluido |
| Llaves AF, 2 pcs. de 13-17 mm | Incluido |
| Llave Hexágono AF de 3 mm | Incluido |
| Barra Tommy | Incluido |
| Una botella de adhesivo de 10 cc | Incluido |
| Manual de usuario | Incluido |
| Regla de Acero | Incluido |
| Estuche de Transporte, Robusto y Fuerte, de Madera | Incluido |
- Un ensamble del martillo — Incluido con UTS-0095.
- Barra para penetración — Incluido con UTS-0095.
- Cono de 60°, 2 pcs. — Incluido con UTS-0095.
- Acoplamiento para el plato de metal para la regla — Incluido con UTS-0095.
- Adaptador segmentado para las barras de extensión — Incluido con UTS-0095.
- Barra segmentada superior de extensión — Incluido con UTS-0095.
- Barra segmentada inferior de extensión — Incluido con UTS-0095.
- Llaves AF, 2 pcs. de 13-17 mm — Incluido con UTS-0095.
- Llave Hexágono AF de 3 mm — Incluido con UTS-0095.
- Barra Tommy — Incluido con UTS-0095.
- Una botella de adhesivo de 10 cc — Incluido con UTS-0095.
- Manual de usuario — Incluido con UTS-0095.
- Regla de Acero — Incluido con UTS-0095.
- Estuche de Transporte, Robusto y Fuerte, de Madera — Incluido con UTS-0095.
